Kit Chauffage solaire PSD 80m² / ECS 300L

Kit Chauffage solaire PSD jusqu’à 80m² avec ballon d’ECS 300 litres

Ce kit PSD est conçu pour être raccordé sur un plancher chauffant hydraulique à basse température (non inclus dans le kit). Le fluide caloporteur circule directement depuis les panneaux jusqu’au plancher chauffant et/ou au ballon d’eau chaude sanitaire. Le plancher reçoit la chaleur au ‘fil du soleil’ et la stocke avant de la restituer progressivement dans les pièces.

Cette solution avec production d’eau chaude sanitaire solaire convient dans de très nombreuses configurations, pour une surface à chauffer de l’ordre de 60 à 80 m². La production d’ECS solaire peut remplacer le système existant ou se monter en économiseur (le ballon solaire alimente le ballon existant avec une eau chauffée au solaire).

En option, selon le cas, il peut être nécessaire de prévoir une boucle de décharge qui évite une éventuelle surchauffe d’été, des couvertures pour les panneaux, ou de coupler cela avec un chauffage solaire piscine pour cela contactez-nous.

Pour plus d'informations consultez notre site de conseils. Si ce kit ne correspond pas exactement à votre besoin, contactez-nous pour un devis personnalisé ou consultez la liste de tous nos kits de chauffage solaire.

Afin de vous permettre de fixer les panneaux solaires thermiques comme vous le souhaitez, tout en s'assurant une inclinaison et une orientation optimale (orientation Sud et inclinaison minimum 50°), les supports de fixation ne sont pas fournis dans le kit, vous pouvez commander au choix :

• des supports appositions toiture : dans ce cas il faut faire attention à l'inclinaison de votre toiture, il faut au minimum 50° d'inclinaison. Si l'inclinaison est inférieure, il faut envisager une pose au sol, ou en façade.
• des structures sol : pour positionner les panneaux au sol.
• des structures murales : contactez-nous

Généralement, cette solution est utilisée avec un appoint externe : par exemple un poêle à bois. Un appoint hydraulique peut compléter cette installation, il devra être compatible avec le fluide caloporteur utilisé (eau + antigel MPG passivé). Vous pouvez nous consulter pour nos conseils et solutions.

Nous vous proposons ce kit en 2 versions : le kit standard reprend tous les éléments principaux et les équipements de sécurité, et pour le kit complet nous vous proposons en plus la liaison solaire ainsi que tous les raccords nécessaires

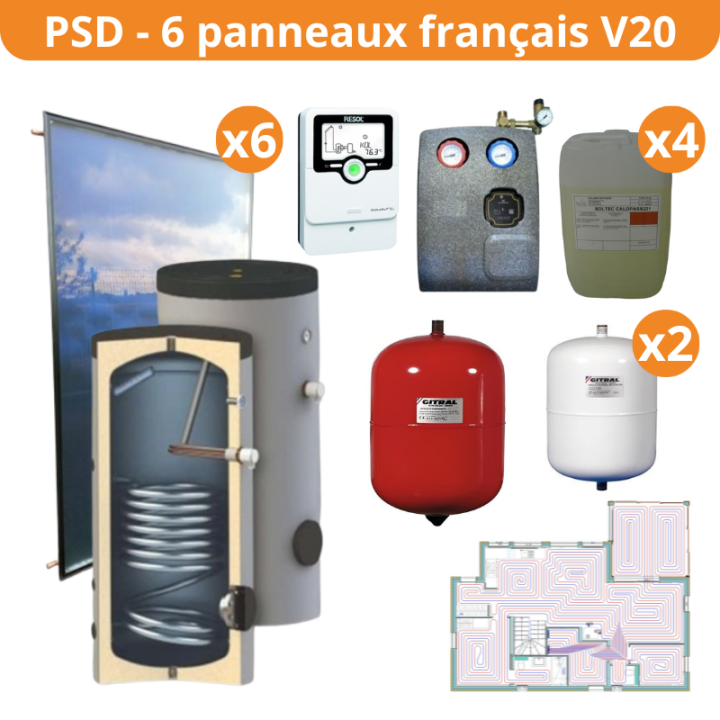

Composition du kit standard :

• 6 panneaux Solaire Diffusion V20MTC
• 1 kit de raccordement pour 6 panneaux avec doigt de gant et purgeur manuel : sorties en 3/4" mâle
• 1 vase de refroidissement de 18 litres (le raccordement au réseau n’est pas fourni, il dépend du réseau)
• 1 vase d'expansion solaire de 50 litres avec son double clapet d'isolement et son flexible de raccordement, à raccorder directement sur le vase de refroidissement
• 1 ballon ECS BVBU300CSE : 300 litres simple échangeur avec résistance d'appoint
• 1 kit d’accessoires pour le ballon ECS :
  • 1 mitigeur thermostatique
  • 1 groupe de sécurité sanitaire et son siphon
  • 2 raccords diélectriques et 2 raccords de réduction inox adaptés
  • 1 bouchon 3/4M inox
  • 1 doigt de gant
  • 1 thermomètre avec doigt de gant
  • 3 bouchons mâles inox adaptés aux sorties du ballon
• 1 régulation solaire Resol SLL
• 4 bidons de fluide caloporteur 20 Kg
• 1 station solaire 2 voies grundfos UPM3 Solar 25/145 , 1 bouchon 3/4 F
• 1 vase de refroidissement de 18 litres, son support, à insérer sur le réseau plancher chauffant, côté aller
• 1 vanne d’inversion motorisée

Composition du kit complet :

Outre les éléments ci-dessus, le kit complet comprend en plus :

• la liaison solaire en tuyau bitube inox annelé pré-isolé, Armaflex Duosolar DN20 longueur 15m.
• Tous les raccords nécessaires au raccordement du circuit primaire ainsi que 2 raccords en 1" femelle pour se raccorder à votre plancher
