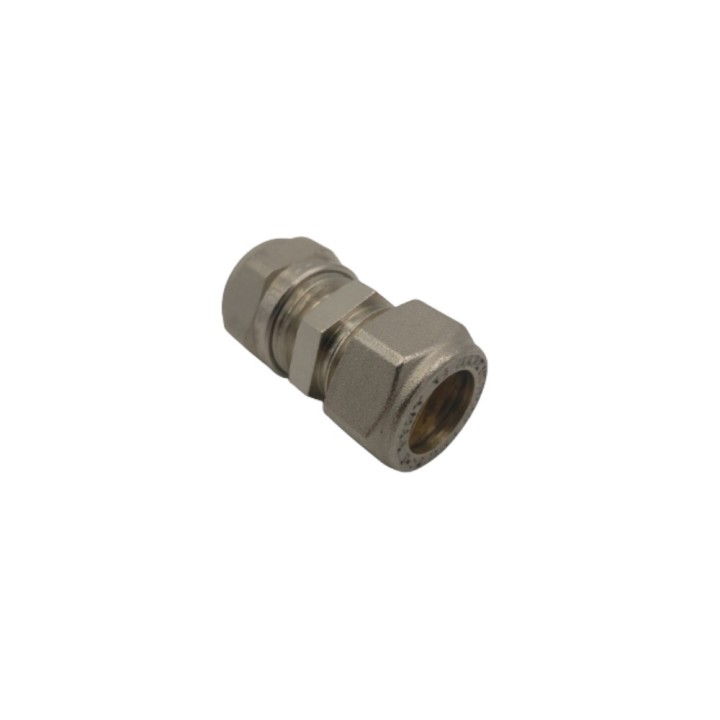

Manchon double multicouche / cuivre

Manchon double à compression pour tube multicouche et cuivre

Ce raccord à compression pour tube multicouche est prévu pour tout système de chauffage/refroidissement et d'eau sanitaire, il permet de raccorder un tube multicouche à un tube de cuivre. Il peut être utilisé dans les secteurs résidentiel, industriel ou agricole avec tout fluide non corrosif. Il permet un montage simple et rapide des raccords sur votre tuyauterie en multicouche par simple serrage manuel.

L'étanchéité est assurée en serrant l'écrou sur le corps du raccord. Lorsque l'écrou est correctement serré, l’ogive interne est comprimée entre l'écrou et le corps principal du raccord ; ce dernier comprime le tube vers les deux joints toriques d'étanchéité sur la cannelure du raccord, assurant l'étanchéité contre la pression hydraulique du système.

Ce type de raccord présente un autre avantage : la présence d'une bague en PTFE en bas du raccord. Ce matériau étant en plastique il assure une fonction diélectrique. Il permet donc à l'âme en aluminium du tube multicouche de ne pas entrer en contact avec le corps en laiton du raccord multicouche, ce qui protège de la corrosion galvanique.

Caractéristiques principales :

• Référence disponible :
  • multicouche 16 (épaisseur 2,0) – cuivre 15
• Instructions concernant le montage côté multicouche :
  • Couper le tube : il faut couper le tube avec des outils spéciaux qui permettent une coupe sans bavures et parfaitement perpendiculaire à l'axe du tube
  • Procéder ensuite à l'ébavurage et au calibrage du tube au moyen de l'outil spécifique. L'outil de calibrage/ébavurage doit être inséré dans la conduite puis tourné alternativement en sens horaire et antihoraire.
  • Insérer sur le tube les composants du raccord, dans l'ordre suivant : écrou, olive serre-tube
  • Insérer le tube sur le raccord jusqu'à buter contre la bague isolante, visser à fond, tout d'abord à la main puis au moyen d'une clé en respectant les tours de serrage (diamètre 16 : 1 tour 1/4) (valable pour le tube multicouche vendu sur notre site).
• Fabriqué en Italie
