Kit fixation toiture pour panneaux photovoltaïques - K2 Systems

Ces kits sont compatibles avec l'ensemble des panneaux solaires photovoltaïques cadrés (selon les caractéristiques indiquées ci-dessous). Ces systèmes de fixation sont vendus avec l'ensemble des accessoires nécessaires pour un montage simplifié en apposition toiture. Ils sont destinés aux toitures tuiles (crochets 4S) et toitures bac acier (vis double filetage).

Pour des installations avec les panneaux solaires en portrait, les rails sont positionnés perpendiculairement au sens de la pente de votre toiture

Pour des installations avec les panneaux solaires en paysage, les rails sont positionnés perpendiculairement au sens de la pente de votre toiture avec les crochets 4S et dans le sens de la pente avec les vis double filetage.

Si ces kits ne conviennent pas à vos panneaux ou à votre disposition, nous pouvons vous faire un kit sur mesure, contactez-nous  en nous précisant :

• les caractéristiques de vos panneaux
• la disposition souhaitée
• le type de toiture

Composition des kits :

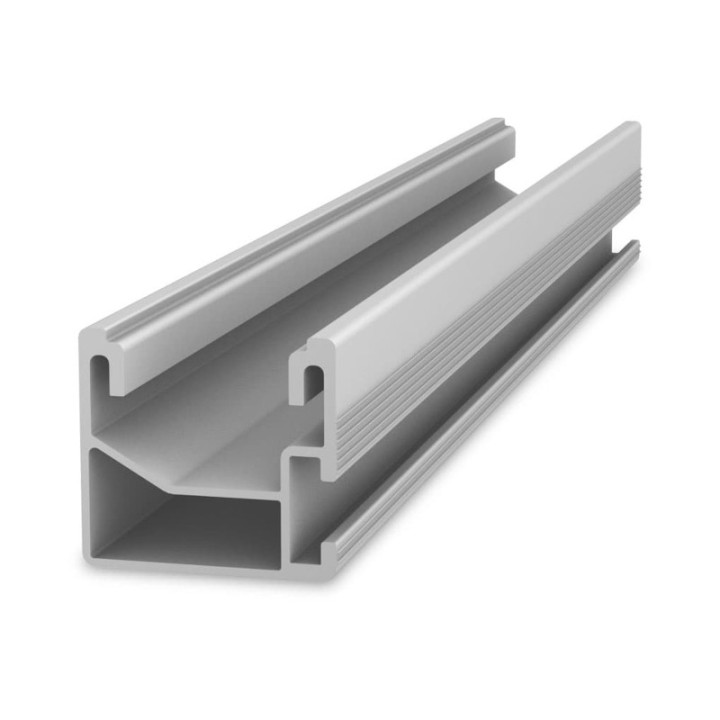

• rails SingleRail 36 - 2.25m

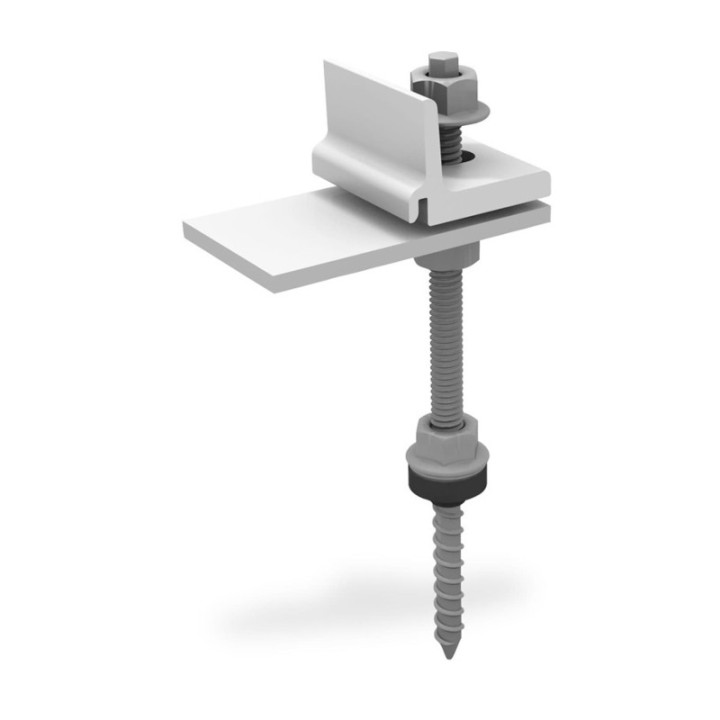

• crochets 4 S ou des vis double filetage de 200m
• brides simples ONE END noires
• brides doubles ONE MID noires
• connecteurs de rail si nécessaire
• capuchons de rails
• terragrif K2SZ de mise à la terre

Composition exacte de chaque kit dans la fiche technique disponible sous l'onglet documents joints.

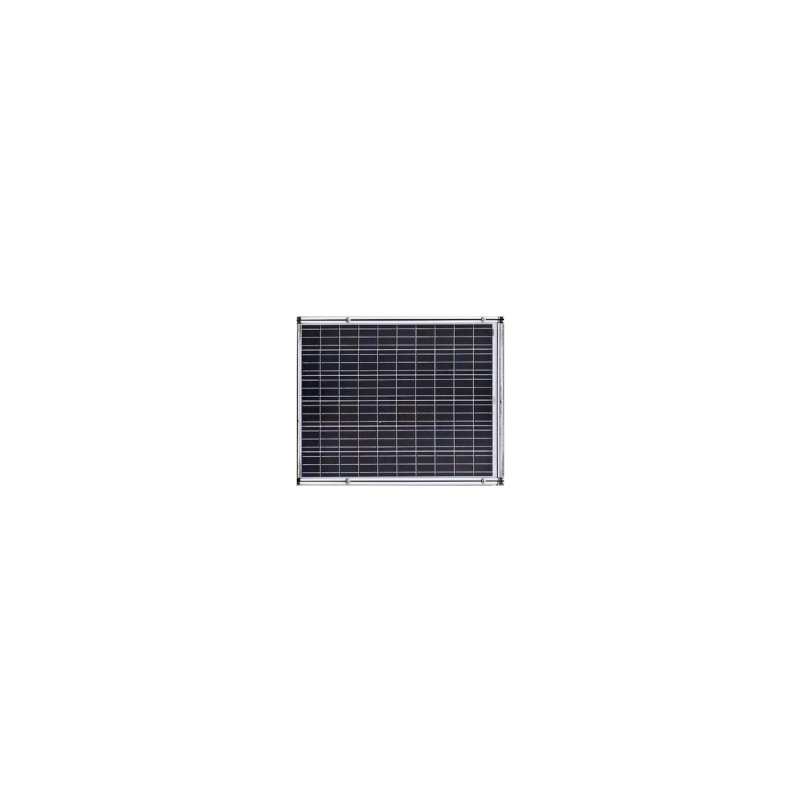

Caractéristiques des panneaux PV compatibles :

Ces kits sont destinés à des panneaux nécessitant 2 rails de fixation :

• largeur des panneaux : 950 mm à 1050 mm
• longueur des panneaux : inférieure à 2150 mm
• épaisseur du cadre 30 à 42mm
