Vases d'expansion

Le rôle du vase d’expansion dans un chauffe-eau

Un vase d'expansion est un récipient fermé dont le rôle principal est de limiter les variations de volume du fluide du système de chauffage lorsque la température du système change. Ce fluide est généralement de l’eau pour la partie du réseau dans l’habitation. Pour le circuit des panneaux solaires, il s’agit d’un mélange d’eau et de glycol, le glycol protégeant du gel.

Dans le vase d’expansion, une vessie remplie d’air comprimé (anciennement on mettait de l’azote) absorbe la dilatation du fluide du réseau lorsqu’elle est chauffée par la chaudière ou les panneaux solaires. Il change très peu de pression car la variation de volume de l’eau est très faible et c’est ainsi l’ensemble du réseau de chauffage qui bénéficie d’une pression stable.

De la même manière, lorsque le liquide se refroidit et se contracte, la vessie se dilate et repousse du liquide dans le réseau, ce qui compense la réduction de volume du liquide de chauffage, empêchant ainsi une baisse importante de la pression dans le système.

Le vase d'expansion contribue à garantir un fonctionnement optimal et fiable du système.

Les différents types de vase d’expansion

Voici les caractéristiques et les différences entre les différents types de vases d'expansion :

Vase d'expansion solaire

Il est utilisé dans les systèmes de production d'eau chaude solaire. Il est conçu pour compenser les variations de volume d'eau qui circule dans le circuit solaire.

Dans les réseaux solaires, une vaporisation du glycolpeut arriver par exemple en cas de coupure de courant sous le soleil. Le vase doit être capable d’absorber une bonne partie de l’eau glycolée du réseau, celle repoussée par la vapeur. On ne veut pas qu’elle parte à l’égout : le glycol est un produit cher. C’est la raison pour laquelle les vases d’expansion dans les réseaux solaires sont significativement plus gros que dans les réseaux de chauffage. On y prévoit aussi une soupape de sécurité, au cas où suite à une dérive le vase ne puisse plus absorber la dilatation. Dans ce cas, la soupape ne sera pas raccordée à l’égout, on placera un bidon pour récupérer l’eau glycolée et la réutiliser une fois le problème réglé.

Vase d'expansion sanitaire

Il est utilisé dans les systèmes de production d'eau chaude sanitaire et placé sur le réseau d’eau sanitaire lui même. Il est conçu pour compenser les fluctuations de volume de l'eau chaude sanitaire lorsque le ballon est chauffé. Il se place entre le groupe de sécurité sanitaire et le ballon, de cette manière, la pression varie peu et ne dépasse pas la pression maximale de la soupape du groupe de sécurité sanitaire : de cette manière, on ne rejette pas d’eau à l’égout pendant la chauffe du ballon d’eau chaude.

Vase d'expansion chauffage

Il est utilisé dans les systèmes de chauffage central pour compenser les modifications de volume de l'eau qui circule dans le circuit de chauffage. Il peut également être équipé d'un dispositif de sécurité pour éviter la surpression. A noter que si par accident le réseau passait en surchauffe et en vapeur suite à un défaut d’un des organes de contrôle, le vase d’un système de chauffage n’a pas la capacité d’absorber la totalité de l’augmentation de volume : c’est la raison pour laquelle on trouvera systématiquement une soupapesur les réseaux de chauffage. L’eau ainsi chassée est évacuée vers l’égout. Une fois le problème résolu, on remplit le réseau de chauffage d’eau et l’installation peut redémarrer.

De manière générale, les différences entre les différents types de vases d'expansion se situent au niveau de leur capacité, de leur pression maximale, de leur température d'utilisation et de leurs matériaux, adaptés aux fluides qui y séjournent.

Comment dimensionner le vase d’expansion ?

La taille du vase d'expansion nécessaire pour une chaudière dépend de plusieurs facteurs tels que la capacité du système de chauffage, la pression de fonctionnement du système, la pression maximale du système et les variations de température.

Il existe différentes manières de calculer le volume d’un vase d’expansion en fonction de leur utilisation. Vous trouverez des méthodes de calcul sur internet. Nous avons choisi de vous présenter quelques méthodes vous les trouverez sur la page dimensionnement des vases d’expansion de notre site de conseil.

Il est important de noter que le choix incorrect d'un vase d'expansion peut avoir des conséquences graves pour le système de chauffage, solaire ou non. Si vous avez un doute, n’hésitez pas à demander conseil.

Notre sélection

Vous trouverez sur cette page notre sélection de vases d'expansion, avec un rapport qualité-prix très intéressant :

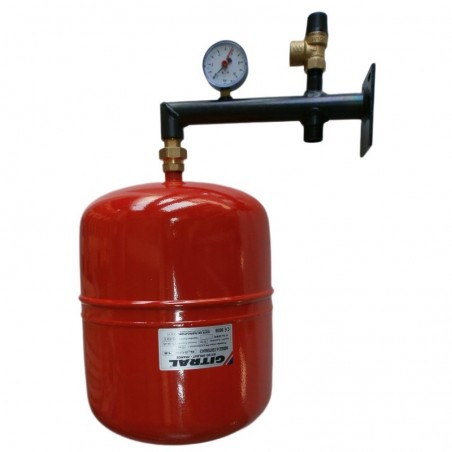

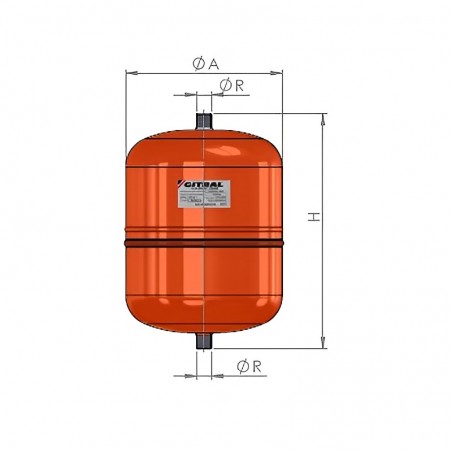

• Solaire: 8 à 600 litres. Nous vous proposons également un vase additionnel de refroidissement de 5 à 105 litres, ainsi que des kits complets de vase d'expansion 18 L.
• Sanitaire: de 5 à 600 litres avec raccord émaillé, et de 5 à 24 litres avec mamelon inox.
• Chauffage: de 4 à 900 litres.

Tous nos vases d'expansion sont fabriqués en Europe, par la société française Gitral et sa maison mère italienne Zilmet.

Gitral, spécialiste français des vases d'expansion depuis presque 50 ans, est situé au cœur de l'Auvergne. La gamme complète de vases d'expansion et d'accessoires proposée convient à diverses applications, telles que le solaire, le chauffage, le sanitaire, le pompage, et bien d'autres.

Zilmet est le leader mondial dans la fabrication de surpresseurs, de vases d'expansion et d'échangeurs de chaleur à plaques. Basé à Padoue, dans le nord de l'Italie, leurs produits sont renommés dans le monde entier grâce à un vaste réseau de sites de production, de filiales et de distributeurs de confiance.
