Module de communication TA CMI

Module de communication TA01/CMI / C.M.I. -S (Control and Monitoring Interface for switching cabinets)

Le module CMI permet de connecter vos équipements TA à un réseau local et éventuellement à internet. Il vous est ensuite possible d’accéder aux données et paramétrages des appareils TA connectés au CMI.

Ce module permet de connecter les régulations UVR610, CAN-EZ3 et UVR67 via le bus CAN.

Pour la régulation TAESR31-R, uniquement le module TA01/CMI est compatible et  fonctionne via le bus DL. Pour cette régulation solaire, le module CMI vous permettra seulement d'avoir un historique des températures capteur et ballon sur l'interface en ligne.

Dans quels cas le module CMI peut-il être pertinent :

• il facilite l'assistance/maintenance à distance
• il permet de visualiser facilement le fonctionnement du système
• il permet de plus facilement détecter des anomalies afin  par exemple de limiter l'usage de l'appoint dans les systèmes solaires
• il permet certains pilotages à distance (notamment pour l'UVR610 et le CAN-EZ3 qui peuvent assurer des opérations de domotique)
• par rapport à l'écran CAN-MTx2, il permet une économie de matière, évite l'utilisation d'un écran dédié uniquement à votre installation (visualisation sur votre ordinateur, tablette ou smartphone)

• permet de mettre à jour les versions de programme

Le CMI se connecte au réseau via une prise RJ-45 (pas de wifi disponible). Il est alors directement connecté à votre réseau local. Vous pouvez utiliser le portail WEB C.M.I. qui est un serveur créé par TA pour le connecter à internet sans manipulation sur votre box internet. En local les données restent hébergées sur la carte SD du CMI, une fois connecté au WEB portail, une partie des données est hébergée sur le serveur de TA.

Pour l’UVR610 et le CAN-EZ3 vous pouvez définir une interface graphique interactive pour affichage sur ordinateur ou téléphone grâce au logiciel TAPPS et DESIGNER de TA. Les logiciels TA sont téléchargeables gratuitement sur le site Technische Alternative.

Le module CMI est accessible sur tout support numérique, si le CMI est connecté au même réseau local ou à internet par exemple. Une application Android et Apple est disponible pour la visualisation du système. Elle se connecte au serveur TA. Elle affiche l’interface stockée sur la carte SD du CMI créé sur DESIGNER de TA.

Le module CMI est disponible en 2 versions :

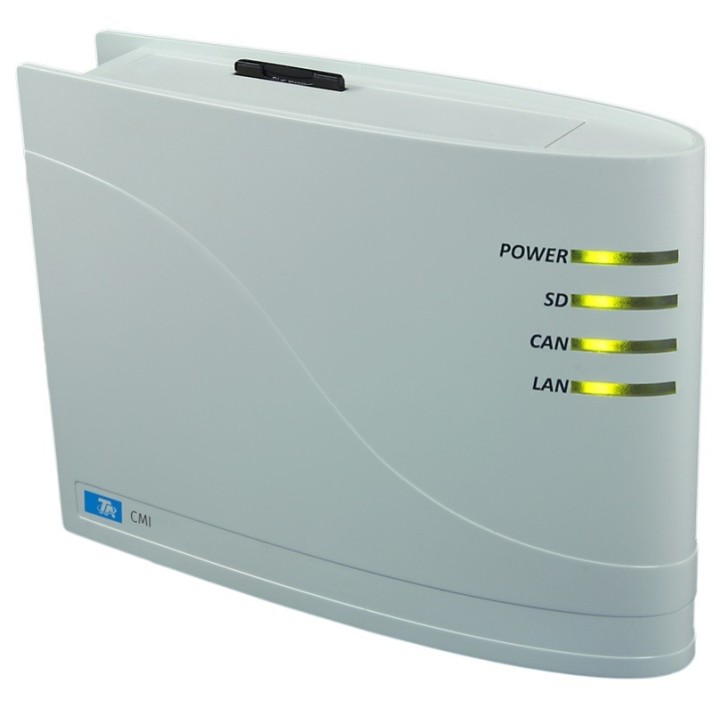

• TA01/CMI : boitier design mesurant 140/100 mm fixable au mur, ou à poser
• TA01/CMI-S : à fixer sur le rail DIN de votre coffret électrique comme l'UVR610 ou le CAN-EZ3, largeur 24mm

Caractéristiques techniques :

• Alimentation : 12V (via CAN-Bus)
• Consommation type affichée : 1.5W
• Connectique réseau : RJ-45
• Dimensions :
  • TA01/CMI : 140/100mm
  • TA01/CMI-S : module rail DIN 24mm
• TA01/CMI : carte SD incluse
• TA01/CMI-S : carte micro-SD incluse
