Régulation Steca TRA301PWM

DISPONIBLE UNIQUEMENT EN PIECE DE RECHANGE (nous n'avons pas le manuel en Français).

En remplacement de cette régulation, vous pouvez commander la régulation RESOL CS/2 ou TAES31-R.

Description :

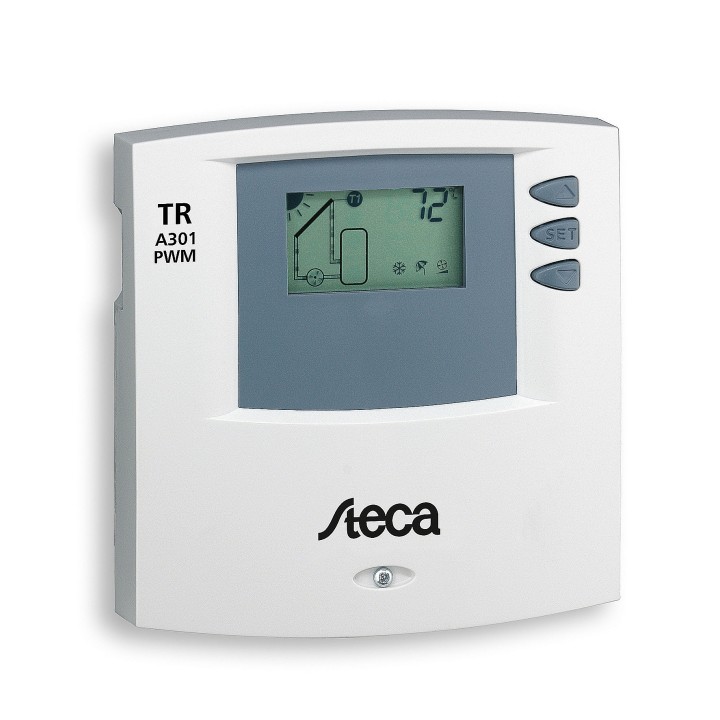

La régulation Steca TR A301 PWM, livrée avec ses deux sondes, est la 1ère régulation de la gamme steca permettant la commande de circulateurs haute efficacité par signal PWM. Ces pompes de nouvelle génération sont des pompes de circulation à commutation électrique avec convertisseur de fréquence intégré et moteur à aimant permanent. La commande d’une telle pompe ECM à haute efficacité nécessite un deuxième  cable de commande (signal PWM). La tension continue rectangulaire à modulation de largeur d’impulsion permet à la régulation Steca TR A301 PWM d’adapter automatiquement le régime de la pompe avec exactitude aux demandes permanentes et diverses de l’installation.

Outre le réglage de la vitesse de rotation MLI de la pompe de circuit solaire, la Steca TR A301 PWM permet de procéder au réglage hydraulique de l'installation solaire au moyen de la sonde Grundfos Direct SensorsTM.

L'écran rétroéclairé affichant des pictogrammes et un schéma animé clair de votre installation, permet de visualiser en permanence l'état de fonctionnement de votre installation.

La régulation contrôle et commande une installation composée d'un champ de capteurs et d'un ballon de stockage.

La sécurité de fonctionnement de l’installation est assurée par un diagnostic d’erreurs sophistiqué. Le rétroéclairage multicolore de l’écran LCD permet de détecter de manière rapide et fiable des erreurs pour les éliminer le plus vite possible.

Champs de capteurs : cette régulation commande une installation solaire à un champ de capteurs

1 ballon : cette régulation peut commander une installation solaire 1 ballon

Caractéristiques :

• Caractéristiques du produit :

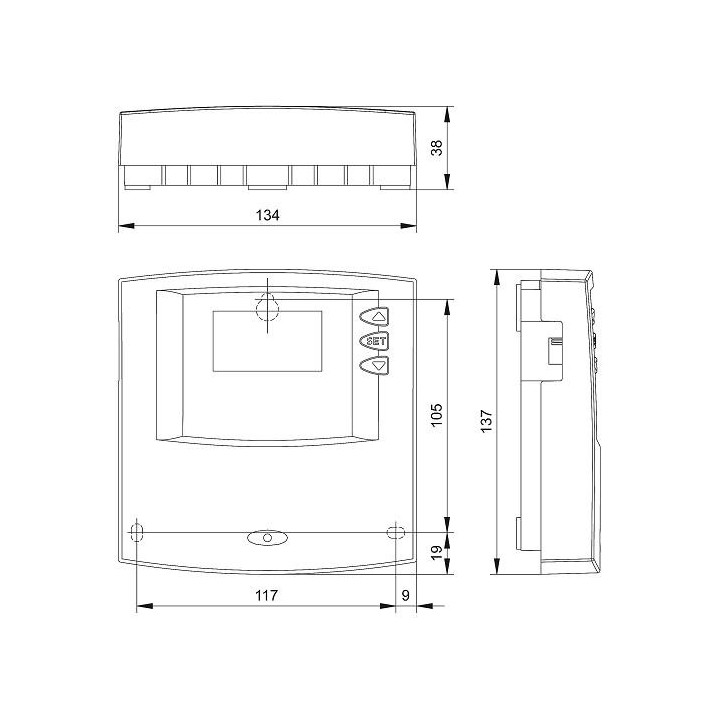

  • Boîtier design compact
  • Réglage électronique de la vitesse de rotation par modulation de largeur d'impulsion (MLI)
  • Température maximale du ballon de stockage
  • Haute sécurité de fonctionnement par diagnostic d'erreurs
  • Mémorisation des valeurs de température minimales et maximales
  • Affichage de la température en °C / °F
  • Déconnexion en cas de surtempérature du capteur
  • Compteur d'heures de service
  • Chargement selon la température visée pour le ballon de stockage
  • Installation simple et rapide

• Affichages :
  • Écran graphique LCD avec rétroéclairage
  • Représentation animée des installations solaires et des états de service

• Commande :
  • Navigation par menu graphique
  • Interrupteur latéral pour fonction Manuel, Auto, Arrêt

• Fonctions :
  • Enregistrement du débit pour le réglage hydraulique
  • Vacances (refroidissement du ballon de stockage)
  • Intervalle / capteur à tubes
  • Antigel

Retrouvez sous l'onglet documents joints :

• Fiche technique
• Certificat
