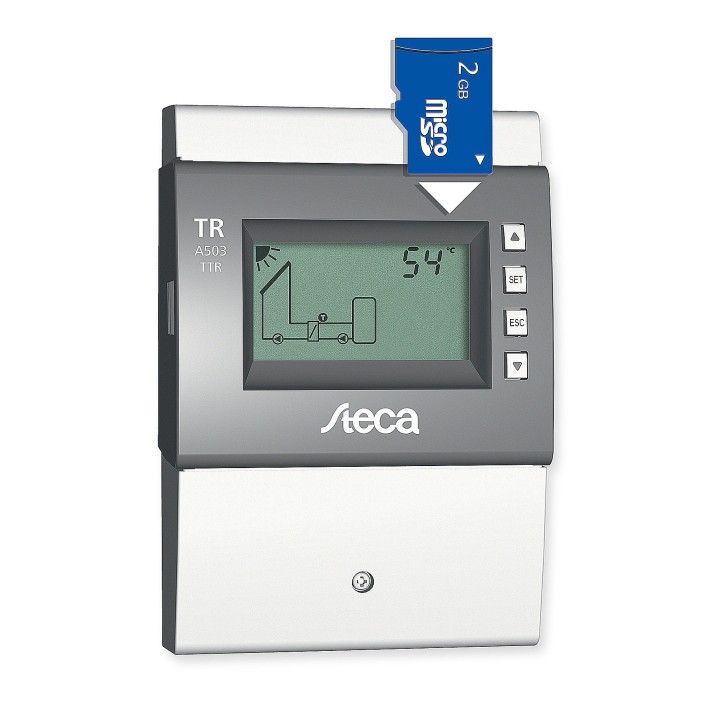

Steca TRA503TTR

REG.TRA503TTR

Nouveau produit

5 entrées - 3 sorties - Livrée avec 3 sondes Pt1000

Un usage universel
Une solution idéale pour les systèmes à deux circuits
Une consommation propre minimale
Téléaffichage via le routeur Steca TK RW2 IFA

Dérive de l'horloge jusqu'à 15min/jour

Plus de détails

4 Produits

216,92 € TTC

En savoir plus

Description :

Attention si vous avez besoin  d'utiliser la fonction horaire, ce type de régulation à un problème d'horloge, celle-ci dérive jusqu'à 15min/jour, prenez dans ce cas une régulation RESOL.

Outre les deux régulations Steca TR A501 T et Steca TR A502 TT, le modèle Steca TR A503 TTR constitue le troisième produit de cette série qui se présente sous la forme d‘un boîtier design compact permettant un emploi universel.

La régulation Steca TR A503 TTR, livrée avec 3 sondes Pt1000 HT, enrichit la gamme de fonctionnalités de la série, notamment grâce à des fonctions supplémentaires qui permettent un contrôle de précision de l‘installation. L‘enregistrement de données est possible sur une carte SD micro courante, la visualisation sur internet se fait par l‘intermédiaire du routeur IFA Steca TK RW2. La fonction « Surveillance de la pression de l‘installation » du régulateur permet, en combinaison avec une sonde de pression externe, d‘assurer un contrôle supplémentaire du système. Une sortie de la régulation supplémentaire est également disponible pour la programmation individuelle de diverses fonctions.

Comme pour les autres produits de cette série, la régulation est dotée d‘un bloc d‘alimentation de conception spéciale qui garantit une efficacité maximale et un fonctionnement économique. Il permet de réduire la consommation propre à un niveau minimal. Les plages de tensions d‘entrée variables permettent l‘utilisation universelle du régulateur dans le monde entier.

Le modèle Steca TR A503 TTR dispose de deux sorties Triac à régulation de régime pouvant également être utilisées comme sorties MLI pour le pilotage d‘une pompe à haute efficacité (signal PWM), ainsi que d‘une sortie de commutation par relais pour des fonctions de régulation supplémentaires. Cinq entrées pour la détection de température et d‘impulsions viennent compléter l‘équipement de la régulation.

Un compteur de chaleur intégré permet d‘enregistrer les rendements solaires sur la base de calculs. En cas d‘exigences plus élevées, il est bien sûr possible d‘enregistrer les rendements solaires à l‘aide d‘un émetteur d‘impulsions externe, en utilisant un Grundfos Direct Sensors™ supplémentaire ou un débitmètre Steca TAVM1 ou TAVM2.

Steca TR A503 TTR contrôle et commande les installations solaires thermiques disposant au maximum de deux champs de capteurs orientés différemment ou de deux ballons d‘eau sanitaire et/ou de ballons tampon.

Grâce à une troisième sortie sur la régulation, il est possible d‘utiliser individuellement les fonctions supplémentaires de ce dernier.

La préprogrammation de 11 sconfigurations d‘installation facilite la configuration de la régulation. La régulation Steca TR A503 TTR dispose également d’importantes fonctions de sécurité et de surveillance de l’installation comme des indications d‘erreur spéciales afin d‘éliminer tout dysfonctionnement au plus vite.

Comme pour tous les modèles de cette gamme, le Steca TR A503 TTR applique la nouvelle contrôle contre la surcharge et protège l‘appareil contre les surcharges et des erreurs d‘installation.

.

Champs de capteurs : cette régulation commande une installation solaire à un champ de capteurs

 Champ de capteurs : cette régulation commande une installation solaire à champs de capteurs orientation est/ouest

1 ballon : cette régulation peut commander une installation solaire 1 ballon

2 Ballons : cette régulation peut commander une installation solaire à 2 ballons

Caractéristiques :

  • Caractéristiques du produit :

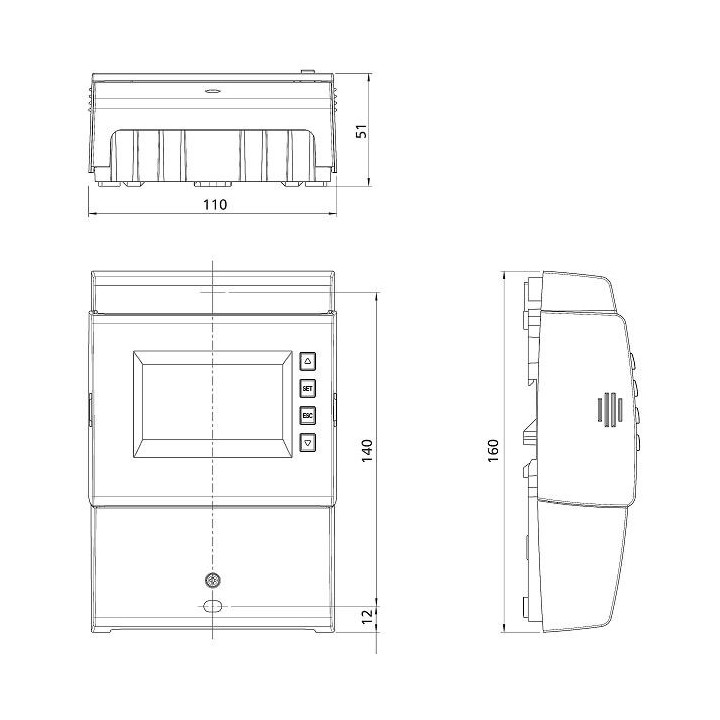

    • Boîtier design compact
    • Variantes d’installation : stations solaires, montage mural, profilés chapeau
    • Régulation électronique de la vitesse de rotation par train d’ondes (triac) et modulation de largeur d‘impulsion (MLI)
    • Haute sécurité de fonctionnement par diagnostic d'erreurs
    • Compteur d'heures de service
    • Mise à jour de logiciel possible
    • Démarrage journalier de la pompe
    • Installation universelle et rapide grâce aux bornes à vis
    • Consommation propre plus faible grâce au bloc d’alimentation universel à longue portée
    • Plage de tension d’entrée variable pour une utilisation du régulateur à l’chelle internationale
    • Contrôle et protection électronique contre les surcharges
    • Interface de communication pour la visualisation Internet avec le routeur IFA Steca TK RW2
  • Affichages :
    • Écran graphique LCD multifonction avec rétroéclairage
    • Représentation animée des installations solaires et des états de service
  • Commande :
    • Navigation par menu graphique
    • Interrupteur latéral pour fonction Manuel, Auto, Arrêt
  • Fonctions :
    • Enregistreur de données sur carte Micro SD
    • Quantité de chaleur (Grundfos Direct SensorsTM, émetteur d'impulsions, calcul)
    • Surveillance de la pression de l'installation (p. ex Grundfos Direct SensorsTM)
    • Réduction de stagnation
    • Refroidissement actif (p. ex. pour éviter la stagnation)
    • Vacances (refroidissement du ballon de stockage)
    • Circulation (contrôle température / temps)
    • Chauffage d'appoint
    • Chaudière à combustibles
    • Chargement rapide du ballon de stockage
    • Thermostat
    • Thermostat différentiel
    • Intervalle / capteur à tubes
    • Antigel
    • Affichage partie supérieure du ballon
    • Sortie d'alarme



Retrouvez sous l'onglet télécharger :

  • Manuel
  • Fiche technique
  • Certificat
