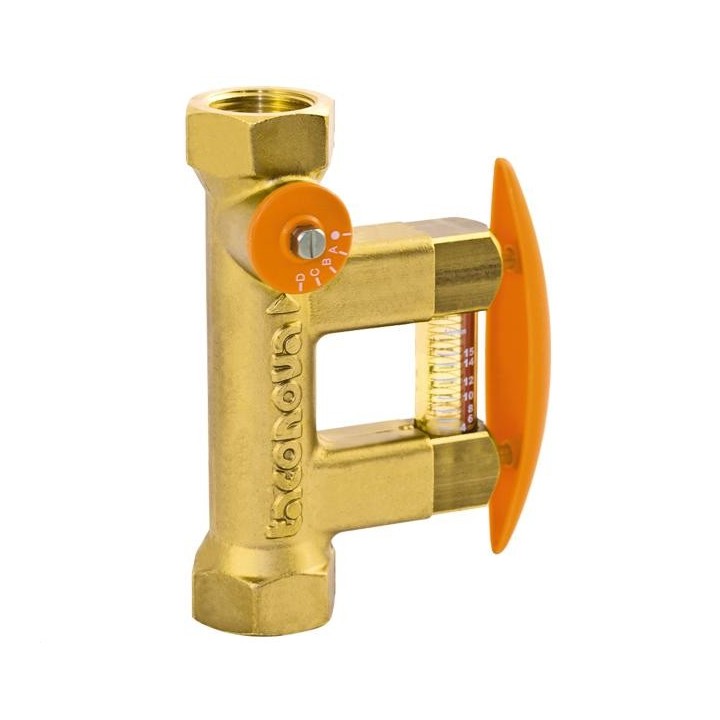

Vanne d'équilibrage solaire pour un débit de 2 à 12 L/min
Description :
Vanne d’équilibrage et de fermeture
Equilibrage hydraulique et réglage du débit dans les installations solaires
Spécialement conçu pour l’équilibrage des collecteurs de toiture, y compris dans les conditions extérieures les plus difficiles
Avantages :
Contrôle visuel direct du débit
Pour température élevées jusqu’à 185°C (temporairement 195°C)
Possibilité de remplacer le bypass par des bouchons de fermeture à pleine charge
Faibles pertes de charge
Mode de fonctionnement :
Bypass parallèle à l’écoulement principal,
Principe du déplacement d’un floteur, guidé dans un tube de mesure par un contre-ressort
La lecture se fait au niveau du bord inférieur du flotteur
L’élément de mesure se trouve dans une dérivation (bypass) du flux principal, il n’est donc pas constamment traversé par le fluide. Lorsque cela est nécessaire, l’élément de mesure est mis en service par l’ouverture de la vanne à fermeture automatique pour cela, appuyer sur l’arceau et le maintenir dans cette position. L’activation et la désactivation de l’élément de mesure n’a pas d’influence sur le flux principal
Après régulation, le bypass est remplacé par les bouchons de fermeture de manière à ce que le fonctionnement intégral jusqu’à 195 °C soit assuré temporairement
Caractéristiques techniques :
Valeur kVS et plage de mesure :
kVS : 2.2 m3/h
plage de mesure 2-12 l/min
Température de fonctionnement :
TMS 185°C, temporairement 195 ?C
Pression de fonctionnement :
: PMS 16 bars
Précision de mesure : ± 10 % de la valeur finale
Filetage intérieur Rp (cylindrique) selon DIN 2999/IS0 7
Filetage extérieur cylindrique (G) selon ISO 228
Position de montage : dans le sens d’écoulement, indifférente (360°)
Materiau :
Corps : laiton
Elément de mesure : Plastique
Parties internes : acier inoxydable, laiton et plastique
